吳橋YWJ與WJ系列蝸輪絲桿升降機是通過蝸輪傳動絲杠完成提升，下降，推進，翻轉等功能，是一種基礎起重機器。廣泛應用于機械、冶金、建筑、水利、化工等行業，具有結構緊湊，安裝方便，使用靈活，使用壽命長等優點，既可通電帶動，又可手動，本系列蝸輪絲杠升降機可這自鎖，承載范圍為1噸～16噸。
使用條件
環境溫度：在-20℃-100℃條件下額定運行。
海拔高度：不超過1000米。
額定電壓：380V。
額定頻率：50Hz
電機接法：3Kw及以下為Y，4Kw及以上為△接法。

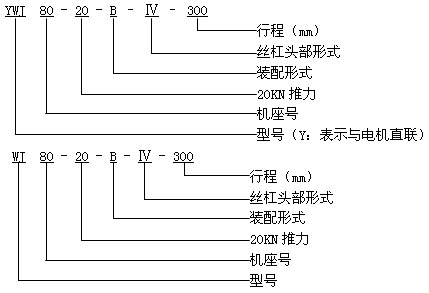

YWJ絲桿升降機及WJ絲桿升降機型號說明
YWJ和WJ系列蝸輪絲杠升降機有兩種安裝形式：
A型：絲杠（螺母）向上移動。
B型：絲杠（螺母）向下移動。
潤滑
升降機出廠前已經注入潤滑油，更換時間為10000小時。
YWJ\WJ絲桿升降機技術數據

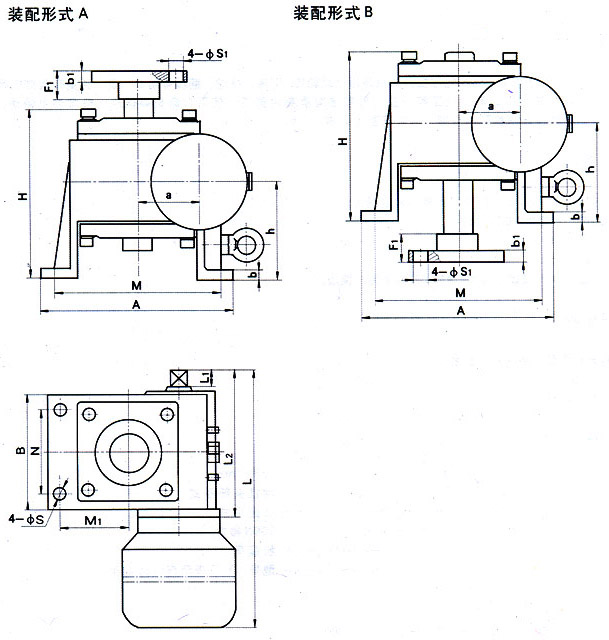

YWJ絲桿升降機安裝尺寸：
型號 | YWJ63 | YWJ80 | YWJ100 | YWJ125 | YWJ160 | YWJ200 |
H | 180 | 212 | 273 | 275 | 410 | 462 |
h | 105 | 125 | 160 | 160 | 235 | 258 |
b | 12 | 15 | 25 | 25 | 30 | 35 |
A | 198 | 251 | 350 | 357 | 458 | 526 |
B | 144 | 176 | 255 | 257 | 338 | 416 |
M | 168 | 219 | 302 | 307 | 401 | 470 |
N | 108 | 140 | 202 | 207 | 280 | 358 |
M1 | 84 | 109.5 | 151 | 153.5 | 200.5 | 235 |
L | 500 | 596 | 747 | 847 | 1075 | 1278 |
L1 | 20 | 25 | 25 | 35 | 35 | 45 |
L2 | 201 | 256 | 347 | 336 | 460 | 538 |
a | 63 | 80 | 100 | 125 | 160 | 200 |
S | 15 | 15 | 18 | 18 | 22 | 22 |
S1 | 15 | 15 | 15 | 18 | 22 | 22 |
b1 | 12 | 18 | 20 | 20 | 20 | 25 |
F1 | 30 | 40 | 50 | 50 | 60 | 63 |

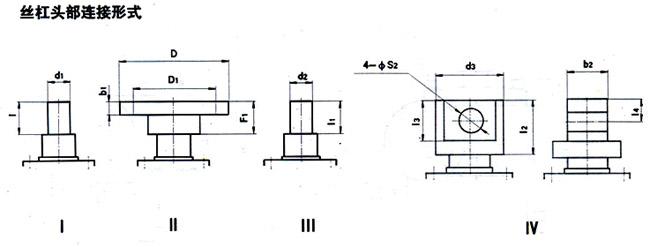

型號 | YWJ63 | YWJ80 | YWJ100 | YWJ125 | YWJ160 | YWJ200 | ||
絲 杠 頭 部 連 接 形 式 | Ⅰ | d1 | 20 | 25 | 40 | 40 | 50 | 70 |
l | 30 | 40 | 50 | 50 | 60 | 63 | ||
Ⅱ | b1 | 12 | 18 | 20 | 20 | 20 | 25 | |
D | 98 | 112 | 150 | 150 | 185 | 205 | ||
D1 | 75 | 85 | 105 | 105 | 140 | 155 | ||
F1 | 30 | 40 | 50 | 50 | 60 | 63 | ||
Ⅲ | d2 | M22*1.5 | M30*2 | M42*2 | M42*2 | M48*2 | M72*3 | |
l1 | 30 | 32 | 50 | 50 | 60 | 63 | ||
Ⅳ | 12 | 70 | 105 | 130 | 130 | 150 | 175 | |
d3 | 50 | 65 | 90 | 90 | 110 | 130 | ||
l3 | 50 | 75 | 100 | 100 | 120 | 140 | ||
l4 | 25 | 37.5 | 50 | 50 | 60 | 70 | ||
b2 | 30 | 42 | 60 | 60 | 75 | 90 | ||
S2 | 25 | 35 | 50 | 50 | 60 | 70 | ||
WJ絲桿升降機外形安裝尺寸
型號 | WJ63 | WJ80 | WJ100 | WJ125 | WJ160 | J200 |
H | 180 | 212 | 273 | 275 | 410 | 462 |
h | 105 | 125 | 160 | 160 | 235 | 258 |
b | 12 | 15 | 25 | 25 | 30 | 35 |
A | 198 | 251 | 350 | 357 | 458 | 526 |
B | 144 | 176 | 255 | 257 | 338 | 416 |
M | 168 | 219 | 302 | 307 | 401 | 470 |
N | 108 | 140 | 202 | 207 | 280 | 358 |
M1 | 84 | 109.5 | 151 | 153.5 | 200.5 | 235 |
L | 215 | 275 | 370 | 380 | 495 | 580 |
L1 | 20 | 25 | 25 | 35 | 35 | 45 |
L2 | 179 | 232 | 320 | 303 | 420 | 491 |
a | 63 | 80 | 100 | 125 | 160 | 200 |
S | 15 | 15 | 18 | 18 | 22 | 22 |
S1 | 15 | 15 | 15 | 18 | 22 | 22 |
S2 | 25 | 35 | 50 | 50 | 60 | 70 |
L3 | 30 | 35 | 45 | 70 | 70 | 80 |
F2 | 6 | 8 | 10 | 14 | 14 | 16 |
d4 | 20 | 25 | 35 | 50 | 50 | 60 |
F1 | 30 | 40 | 50 | 50 | 60 | 63 |
b1 | 12 | 18 | 20 | 20 | 20 | 25 |
