CWS圓弧齒圓柱蝸桿減速機

詳細信息

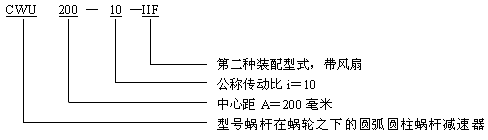

CWS 圓弧圓柱蝸桿減速器概述及標記示例（GB9147 —88 ）

CW系列圓弧圓柱蝸桿減速器概述

CWS圓弧圓柱蝸桿減速機采用單級蝸桿減速傳動，符合標準GB9147－88，此標準達八十年代水平。全系列包括三種型號、十六種中心距、十二種速比。輸入功率范圍在0.39-189KW之間，輸出扭矩在107－43500N.m之間。

圓弧圓柱蝸桿減速機具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。

減速器的蝸桿軸可正、反兩個方向運轉，輸入轉速不_過1500r/min，工作環境溫度為－40-40°C。當工作環境溫度低于0°C時，起動前潤滑油_加熱到0°C以上；當工作環境溫度高于40°C時，_采取冷卻措施。

圓弧圓柱蝸桿減速機符合中華人民共和國標準（GB9147—88）。

圓弧圓柱蝸桿減速機主要類型包括：CWU 蝸桿在下型 CWS 蝸桿在側型 CWO蝸桿在上型。

本系列減速機符合中華人民共和國標準（GB9147—88）

主要包括：CWU 蝸桿在下型 CWS 蝸桿在側型 CWO蝸桿在上型

中心距有16種a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、 500。

傳動比有12種i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

型號＼尺寸	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	i≤12.5
型號＼尺寸	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	d₁	I₁	b₁	t₁	L₁
63	63	155	245	140	105	125	90	125	190	23	5	19js6	28	6	21.5	128
80	80	180	270	160	110	150	95	145	210	23	5	24js6	36	8	27	151
100	100	220	325	200	125	190	110	185	240	23	5	28js6	42	8	31	182

型號尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	H	d₃	kg(不含油）
型號尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	H	d₃	kg(不含油）
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	75	M12	19
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	80	M12	28
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	95	M12	42．5

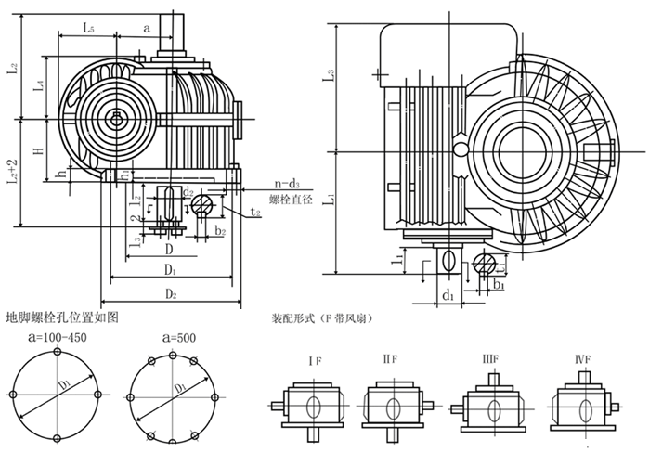

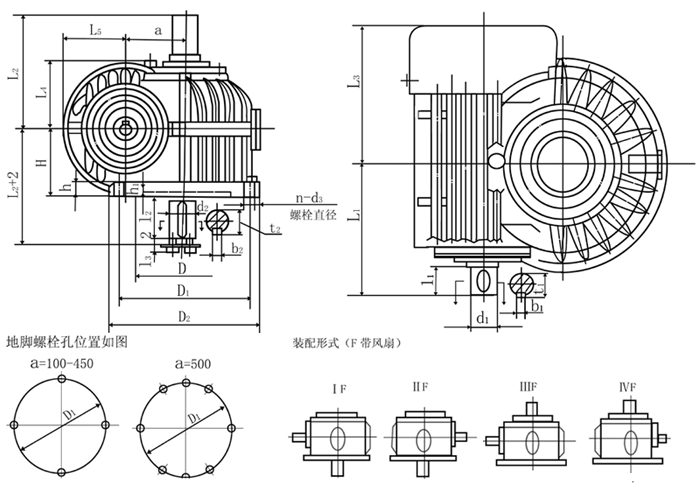

型號＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	i≤12.5
型號＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	d₁	I₁	b₁	t₁	L₁
125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
315	315	605	700	760	430	243	235	50	10	250	65m6	105	18	69	470
355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545
450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
500	500	1000	1100	1180	655	344	300	75	10	375	90m6	130	25	95	680
型號＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	I₃		地腳螺栓		kg(不含油）
型號＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	I₃		d₃	n	kg(不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	14		M12	4	95
160	32k6	58	10	35	253	65m6	105	18	69	270	15		M16	4	150
200	38k6	58	10	41	300	80m6	130	22	85	325	17		M16	4	270
250	42k6	82	12	45	380	100m6	165	28	106	385	17		M20	4	410
280	48k6	82	14	51.5	407	110m6	165	28	116	405	17		M24	4	550
315	48k6	82	14	51.5	447	120m6	165	32	127	420	17		M24	4	750
355	55k6	82	16	59	492	130m6	200	32	137	470	17		M30	4	930
400	60m6	105	18	64	545	150m6	200	36	158	490	24		M30	4	1200
450	65m6	105	18	69	600	170m6	240	40	179	560	24		M36	4	1650
500	70m6	105	20	74.5	655	190m6	280	45	200	640	24		M30	6	2190
